Рукавные фильтры типа ФРКИЦ

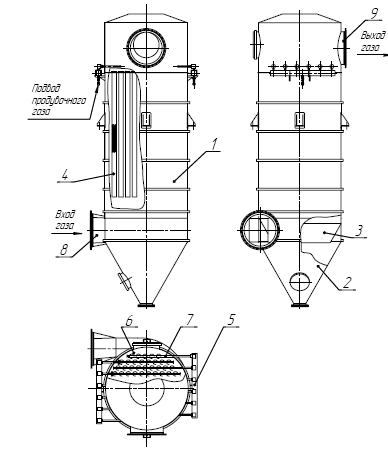

Рукавный фильтр типа ФРКИЦ представляет собой фильтр-циклон, состоящий из корпуса 1, конусной бункерной части 2, отсекающего поток грязного газа внутреннего конуса 3, фильтроэлементов 4, клапанных секций 5.

Корпус фильтра стальной, сварной конструкции из углеродистой стали. Внутри корпуса расположена рукавная плита 6, разделяющая корпус на камеры грязного и чистого газа.

в рукавной плите имеются отверстия под фильтроэлементы. в камере чистого газа расположены раздающие трубы 7,установленные с одной стороны на фланцах, с другой стороны крепящиеся болтами на стойках. Для обеспечения герметичности соединения труб с патрубками со стороны фланцев, на торцах должны быть установлены прокладки.

Корпус фильтра состоит из сварных обечаек. На корпусе имеются входной патрубок запыленного газа 8 с тангенциальным (циклонным) входом и выходной патрубок чистого газа 9.Циклонный вход газа позволяет рукавному фильтру работать с повышенной пылевой нагрузкой до 400 г/нм3 (в зависимости от свойств улавливаемой пыли).

Узел регенерации рукавов состоит из двух ресиверов, на каждом из которых установлено по шесть мембранных клапанов.

Управление работой узлов регенерации осуществляется микропроцессорным контроллером.

Фильтр работает следующим образом:

- запыленный газ через циклонный вход 8 поступает в камеру грязного газа, где происходит предварительная грубая очистка газа, и далее на фильтроэлементы 4;

- частицы пыли осаждаются на поверхности фильтроэлементов, а очищенный газ попадает внутрь их и далее в камеру чистого газа, откуда через патрубок 9 выводится из фильтра;

- осажденная на рукавах пыль удаляется при помощи импульсов сжатого воздуха, который через раздающие трубы 7 подается внутрь рукава. В момент подачи импульсов рукав кратковременно отключается от процесса фильтрации, осевшая пыль отделяется от поверхности рукава и падает в бункер фильтра, откуда через отверстие выгрузки выводится из фильтра.

Периодичность регенерации зависит от входной запыленности газа, скорости фильтрации. Интервал времени подаваемых импульсов подбирается в процессе пуско-налодочных работ.
